IGBT-модули Fuji Electric 7-го поколения: серия Х
Модуль IGBT является ключевым устройством для достижения экономии энергии и стабильного электропитания в промышленном оборудовании, таком, как инверторы приводов двигателей, источники бесперебойного питания (ИБП) и кондиционеры для ветряного и фотоэлектрического оборудования.
В последние годы существует большой спрос на экономию энергии, миниатюризацию, экономию места и повышение надежности промышленного оборудования и устройств. Чтобы удовлетворить этот спрос, Fuji Electric разработала IGBT-модуль 7-го поколения «серии X».
- • Способствует экономии энергии за счет снижения потерь мощности. Снижает потери инвертора на 10% и снижает температуру кристалла на 11 ℃ (по сравнению с серией V 6-го поколения (1200 В, 75 А), при fc = 8 kHz)
- • Позволяет миниатюризировать оборудование. Размер занимаемой площади можно уменьшить на 36%, заменив предыдущее 6-е поколение (1200 В, 75 А) на новое 7-е поколение серии X (1200 В, 75 А) (* 1)
- • Способствует повышению надежности оборудования
- • Обеспечивает гарантированную непрерывную работу при Tvj (op) = 175 ° C
- • Повышенный номинальный ток благодаря технологии RC-IGBT.
Оптимизированы поверхностные и вертикальные структуры IGBT и диодных чипов. Это снижает потери мощности при работе инвертора по сравнению с предыдущими продуктами (серия V 6-го поколения Fuji Electric).

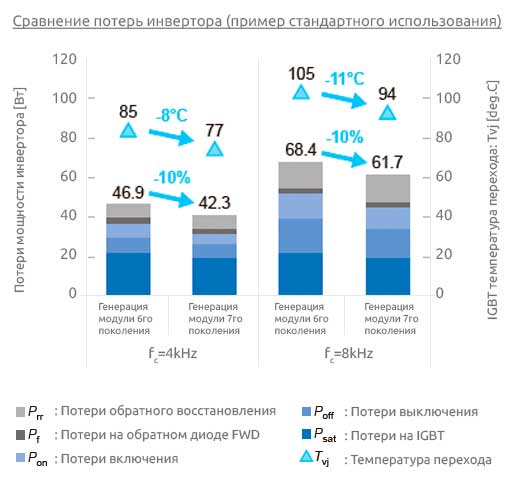

Снижает потери инвертора на 10% и температуру кристалла на 11 ° C (по сравнению с 6-м поколением серии V (1200 В, 75 А), при fc = 8 кГц)
Обеспечивает непрерывную работу при 175 ° C за счет оптимизации чипов, повышения надежности корпуса и термостойкости.

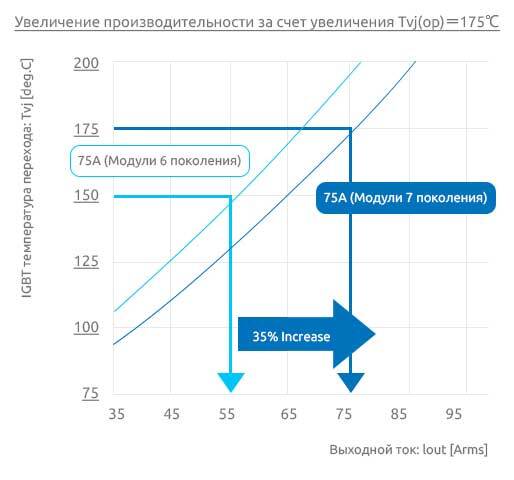

• Производительность до 35% больше, чем у предыдущего поколения
• Температурный градиент активных термоциклов увеличен по сравнению с обычными продуктами, таким образом, сохраняется такой же срок службы даже при непрерывной работе 175 ° C.

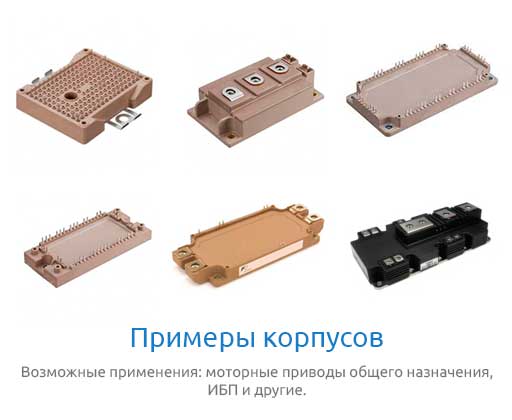

Серии модулей 1700V /1200V /650V
| Package | Size (mm) | 650V | 1200V | 1700V |
Small PIM  |
33.8 x 48.0 | 10A / 15A / 20A / 25A / 30A / 35A | 10A / 15A / 20A / 25A | - |
| 56.7 x 48.0 | 50A | 15A / 20A / 25A / 30A / 35A 50A - RC-IGBT |
- | |
PIM  |
45.0 x 107.5 | 50A / 75A / 100A | 30A / 35A / 50A / 75A | - |
| 62.0 x 122.0 | 75A / 100A / 150A | 75A / 100A / 150A | - | |
6-PACK  |
62.0 x 122.0 | 10A / 15A / 20A / 25A / 30A / 35A | 100A / 150A / 200A / 225A 250A / 300A - RC-IGBT |
- |
Standard 2-PACK  |
34.0 x 94.0 | 150A / 200A / 225A | 100A / 150A / 200A / 225A | 75A / 100A / 150A |
| 45.0 x 92.0 | 250A / 300A / 400A / 450A | 200A / 225A / 250A / 300A | - | |
| 62.0 x 108.0 | 400A / 450A / 600A / 650A | 250A / 300A / 400A / 450A / 600A / 650A | 150A / 200A / 225A / 250A / 300A / 400A / 450A | |
| 80.0 x 110.0 | 10A / 15A / 20A / 25A / 30A / 35A | 100A / 150A / 200A / 225A 250A / 300A - RC-IGBT |
- | |
Dual XT  |
62.0 x 150.0 | 10A / 15A / 20A / 25A / 30A / 35A | 200A / 225A / 250A / 300A / 400A / 450A / 600A / 650A / 800A / 900A 1000A / 1200A - RC-IGBT |
200A / 225A / 250A / 300A / 400A / 450A / 600A / 650A |
PrimePACK™  |
89.0 x 172.0 | - | 800A / 900A / 1000A / 1200A | 600A / 650A / 1000A / 1200A |
| 89.0 x 250.0 | - | 1400A / 1800A 2400A - RC-IGBT |
1000A / 1200A / 1400A / 1800A |
* Интегрированные силовые модули - это продукты, которые объединяют несколько схем в один модуль. PrimePACK ™ являются зарегистрированными товарными знаками Infineon Technologies AG.
